AMBA APB

AMBA APBはARMのバスプロトコルの一つです。

APB protoclの詳細は以下からもダウンロードできます。

信号

表の青色の信号は必須、緑色の信号はオプション（なくてもいい）です。

Signal	source	Width	Description
PCLK	clock	1	クロック
PRESETn	reset	1	リセット
PADDR	Requester	ADDR_WIDTH	アドレス
PPROT	Requester	3	Protection　Typeの設定　デフォルト値は3’b000
PSELx	Requester	1	Completerとアクセスを開始時に1を出力
PENABLE	Requester	1	PSELx=1後、2サイクル目に１を出力
PWRITE	Requester	1	PSELｘと同じタイミングで1 or 0を出力
PWDATA	Requester	DATA_WIDTH	ライトデータ。データフェーズでPREADY=1まで出力
PSTRB	Requester	DATA_WIDTH/8	データの有効ビットを指定
PREADY	Completer	1	データ転送の準備が完了していれば１を出力
PRDATA	Completer	DATA_WIDTH	リードデータ
PSLVERR	Completer	1	エラーであることを提示
PWAKEUP	Requester	1	通信不要時は0(sleep)
PAUSER	Requester	USER_REQ_WIDTH	ユーザー指定で利用する信号
PWUSER	Requester	USER_DATA_WIDTH	ユーザー指定で利用する信号
PRUSER	Completer	USER_DATA_WIDTH	ユーザー指定で利用する信号
PBUSER	Completer	USER_RESP_WIDTH	ユーザー指定で利用する信号

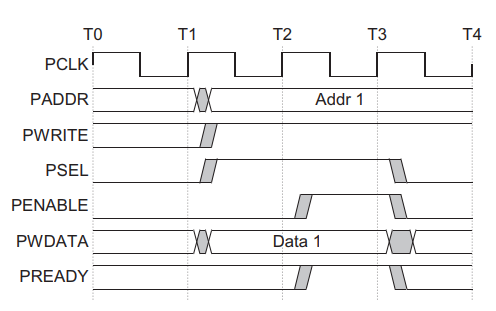

write動作時の波形は以下のようになります。

Requester（マスター側）はPADDR、PWRITE、PSELを1stサイクルで設定し、2ndサイクルでPENABLEを1に設定します。

Completer（スレーブ側）は、T2でPSEL＝１を受け、PREADY=1を返します。

RequesterはT3でReady＝１を受け、データ転送完了できたので、PSEL=0にし終了します。

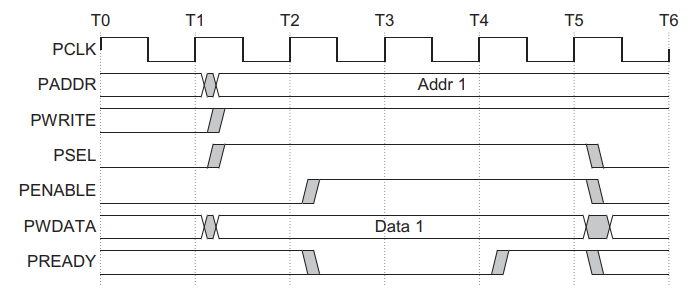

T3でPSEL=1を認識しても受信側で準備が完了していない場合はPREADY=0となります。

PWRITE、PSEL、PWDATAを保持し続け、PREADY=1を受け、完了します。

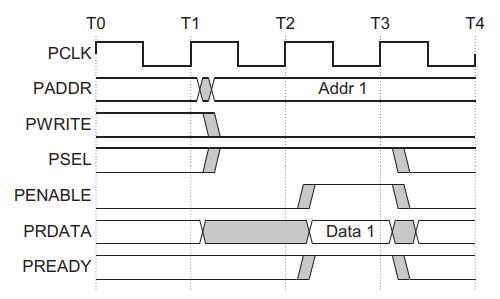

readもwrite同様、Requester（マスター側）はPADDR、PWRITE、PSELを1stサイクルで設定し、2ndサイクルでPENABLEを1に設定します。

Completer（スレーブ側）は、T2でPSEL＝１を受け、PREADY=1とPREADを返します。

RequesterはT3でReady＝１とPRDATAを受け取り、データ転送完了できたので、PSEL=0にし終了します。

wait時間がある場合はwrite同様READY=1を待って終了します。

IHI0024D_amba_apb_protocol_spec.pdfを参照
